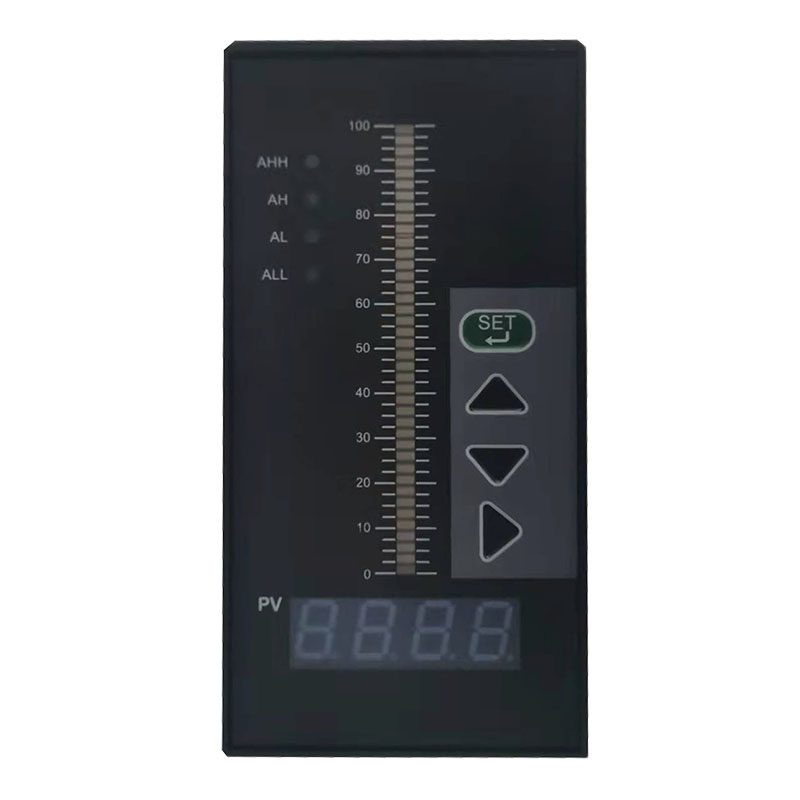

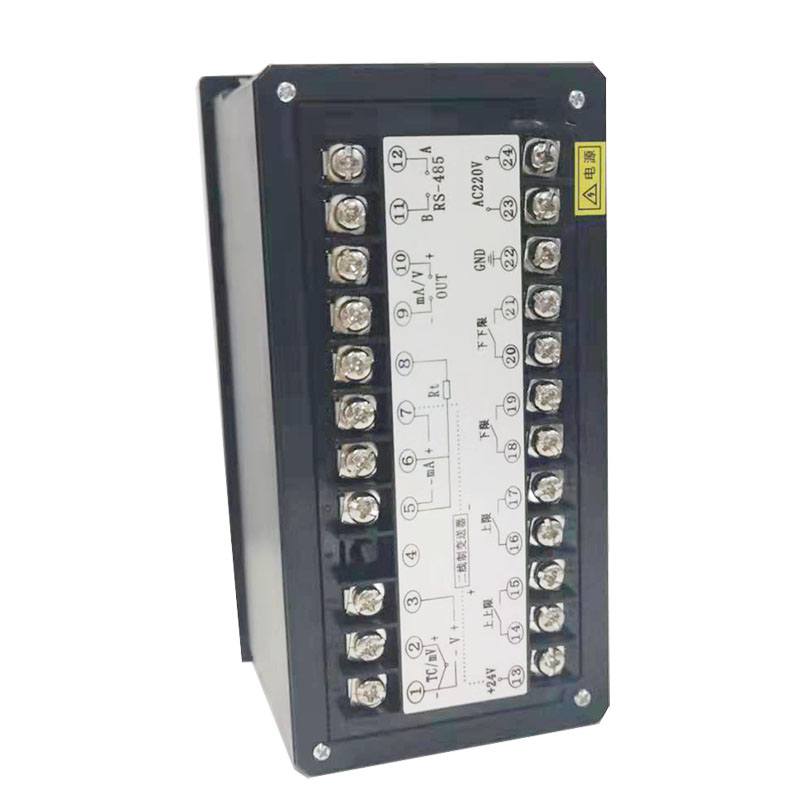

單屏單光柱

單屏：設定時按SET鍵顯示程序提示符，再按SET鍵顯示相應代碼或參數，測量時只顯示測量值。

單光柱：顯示可通過鍵交替顯示測量值%或測量值相對于設定值SP1和SP2區間的%。

單屏雙光柱

單屏：同單屏單光柱指示內容。

雙光柱：分別顯示值的%和測量值相對于SP1或SP2區間的%

雙屏單光柱

雙屏：設定時上屏（主屏）顯示提示符，下屏（副屏）顯示相應代碼或參數，按SET鍵上、下屏內容同時出現；測量時主屏顯示測量值，副屏顯示設定值。

單光柱：同單屏單光柱中指示內容。

雙屏雙光柱

雙屏：同雙屏單光柱中指示內容

雙光柱：同單屏雙光柱中指示內容

設計序列

9

9000系列儀表

顯示方式

1

2

3

4

5

6

7

8

9

單屏顯示

雙屏顯示

單屏+單光柱

單屏+雙光柱

雙屏+單光柱

雙屏+雙光柱

單屏+三光柱

三屏顯示

開方方式顯示加小信號切除（訂貨請注明）

輸入方式

0

1

2

3

4

5

6

頻率輸入（0～10KHz）

配熱電偶（E、K、S、B、J、T、R、N）

配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G）

配直流電流（0～10mA、4～20mA）

配直流電壓（0～5V、1-5V、0～20mV、0～75mV、0～200mV）

配用遠傳壓力電阻值及線性電阻值（0～400Ω）

配用1～5全部類型，用戶可隨時改變輸入類型其中任何一種

控制輸出及調節方式

0

1

2

3

4

5

6

7

8

9

無繼電器輸出

一個繼電器輸出

兩個繼電器輸出（分別***立）

三個繼電器輸出（分別***立）

四個繼電器輸出（分別***立）

四個繼電器輸出（分別***立，SP3做聲光報警）

四個繼電器輸出（單關聯，SP1和SP2或SP3和SP4）

四個繼電器輸出（雙關聯，SP1和SP2、SP3和SP4）

五個繼電器輸出

六個繼電器輸出

附加功能

0

1

2

無附加功能

帶有斷偶、斷阻、斷線（4～20mA、1～5V）報警

副屏顯示（PV±SP1功能）

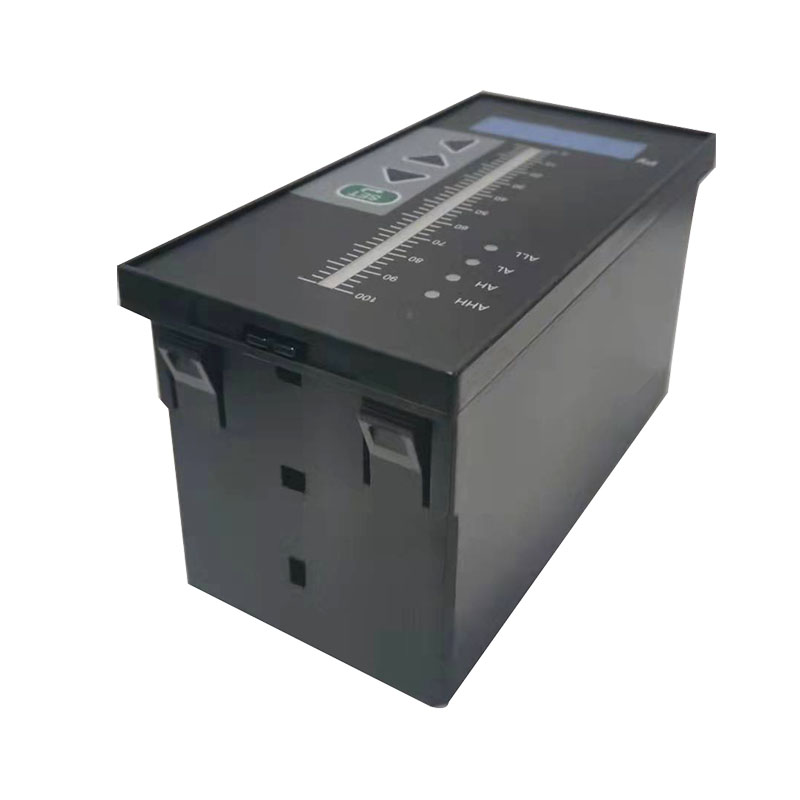

外形尺寸

H

V

J

F

Q

S

橫式160×80開孔152×76

豎式80×160開孔76×152

豎式48×96開孔45×92

方式96×96開孔92×92

方式72×72開孔68×68

方式48×48開孔45×45

變送輸出

A

B

C

D

E

F

G

無變送輸出

變送輸出0～10mA

變送輸出4～20mA

變送輸出0～5V

變送輸出1～5V

2路變送輸出（或特殊信號變送輸出）

頻率輸出（3～10KHz）

定時功能

S

缺省為無定時功能

帶定時功能

供外24V 直流電源

P

缺省為無24V直流電源輸出

帶24V直流電源輸出（可做二線制變送器電源）

通訊接口

T

缺省為不帶通訊接口

帶RS485或RS232通訊接口

供電電源

K

W

缺省為220V.AC

開關電源85～260VAC

開關電源18～36VDC或18～36VAC
