- 產品名稱：調速電機
- 產品型號：調速電機
- 產品銘牌：上海轉速
- 生產廠商：上海轉速儀表廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海轉速儀表廠 > 產品目錄 > 產品展示 > 交流精密減速電動機 >
-

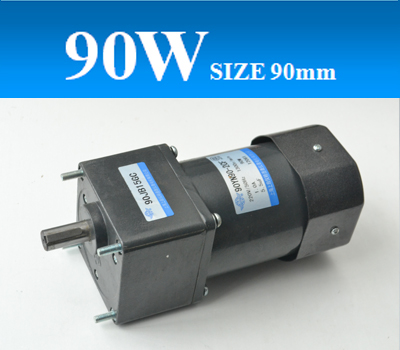

調速電機
YY(YN)型電機加上調速發電機，并配以FS、MS、MSX型調速控制器后可組成無級調速系統，本系統具有負載特性硬，穩速性能好，軟起動，結構緊湊，使用方便的特性。
調速電機
YY(YN)型電機加上調速發電機，并配以FS、MS、MSX型調速控制器后可組成無級調速系統，本系統具有負載特性硬，穩速性能好，軟起動，結構緊湊，使用方便的特性。
電機型號 Motor Type | 電壓 Voltage V | 頻率 Frequency Hz | 較大輸出功率 Max.output power w | 調速范圍 Speed Scope r/min | 額定轉矩 Rated speed mN·m(g·cm) | 起動轉距 Starting torque mN·m (g·cm) | 電容 Capacitor uF/VAC | ||
90 r/min | 1200 r/min | ||||||||
60YN06-2T | 220 | 50 | 6 | 90～1400 | 25(250) | 45(450) | 35(350) | 0.55/450 | |
70YY15-2T | 220 | 50 | 15 | 90～1400 | 35(350) | 90(900) | 60(600) | 1.2/450 | |
70YN15-2T | 220 | 50 | 15 | 90～1400 | 35(350) | 90(900) | 60(600) | 1.2/450 | |
80YY25-2T | 220 | 50 | 25 | 90～1400 | 45(450) | 150(1500) | 95(950) | 1.5/450 | |
80YN25-2T | 220 | 50 | 25 | 90～1400 | 45(450) | 150(1500) | 95(950) | 1.5/450 | |
90YY40-2T | 220 | 50 | 40 | 90～1400 | 60(600) | 275(2750) | 200(2000) | 2.5/450 | |
90YN40-2T | 220 | 50 | 40 | 90～1400 | 60(600) | 275(2750) | 200(2000) | 2.5/450 | |
90YY60-2PT | 220 | 50 | 60 | 90～1400 | 100(1000) | 420(4200) | 320(3200) | 3.5/450 | |
90YN60-2PT | 220 | 50 | 60 | 90～1400 | 100(1000) | 420(4200) | 320(3200) | 3.5/450 | |
90YY90-2PT | 220 | 50 | 90 | 90～1400 | 120(1200) | 600(6000) | 450(4500) | 5.5/450 | |
90YN90-2PT | 220 | 50 | 90 | 90～1400 | 120(1200) | 600(6000) | 450(4500) | 5.5/450 | |
工作狀態：連續。YN型調速電機在額定運行30min或斷續工作狀態下，可增加電容值，以提高輸出功率。表中額定轉矩測試條件為轉速變化5%，即
×100%=5%。
調速控制器 Speed control
型號 Type | 名稱 | 電壓 Voltage | 額定電流 Rated Current | 性能特點 Description |
FS32B
|
分離式調速器 |
220V |
3A |
無級調速性能見電機參數。機內安裝，8腳底座接線，配外接線性電位器（B20K）。 |
MS32B | 面板式調速器 | 220V | 3A | 無級調速性能同F(xiàn)S32B。面板安裝，8腳管座連接。 |
MS32X MS32XB | 數顯式調速器 | 220V | 3A | 在MS32B基礎上，增加4位有效值轉速數顯功能，可顯示任意速比的減速器出軸轉速，或與轉速成正比的其它物理量，結構同MS32B。 |
注：*110V電機可選配FS61或MS61調速控制器，其額定電流為6A。特殊規格的調速控制器可另外定制。
*6W至40W調速電機如用戶需要熱保護器請?jiān)谟嗀洉r(shí)注明“P”；60W至90W調速電機全部配置熱保護器。
